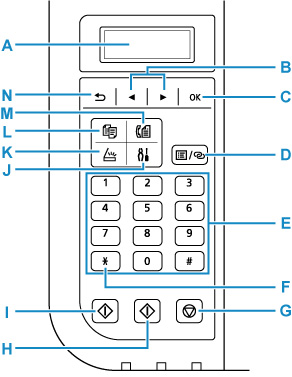

Radna ploča

A: LCD (zaslon od tekućih kristala)

Prikazuje poruke, stavke izbornika i radni status.

B: Gumbi i

Upotrebljava se za odabir izbornika ili postavljanje stavke. Gumb koristi se i prilikom unosa znakova.

C: Gumb U redu (OK)

Finalizira odabir izbornika ili stavke postavke. Ovaj se gumb također koristi za rješavanje pogreške ili izbacivanje dokumenta u ADF-u (automatskom ulaganju dokumenata).

D: Gumb Izbornik/Bežično povezivanje (Menu/Wireless connect)

Prikazuje zaslon Izbornik Kopiranje (Copy menu), Izbornik Skeniranje (Scan menu) ili Izbornik Faksiranje (Fax menu).

Za postavljanje podataka bežičnog usmjerivača u pisaču izravno s pametnog telefona ili drugog sličnog uređaja (bez potrebe izvršavanja bilo kakvih postupaka na usmjerivaču) ovaj gumb držite pritisnutim.

E: Brojevni gumbi

Služe za unos brojčanih vrijednosti, primjerice, broja kopija, kao i brojeva te znakova faksa/telefona.

F: Gumb Ton (Tone)

Privremeno prebacuje u tonsko biranje ako je pisač povezan s linijom na impulsno biranje.

G: Gumb Zaustavi (Stop)

Otkazuje rad u tijeku zadatka ispisa, kopiranja, skeniranja ili slanja/primanja faksa.

H: Gumb Boja (Color)

Pokreće kopiranje, skeniranje, faksiranje itd. u boji.

I: Gumb Crna (Black)

Pokreće crno-bijelo kopiranje, skeniranje, faksiranje itd.

J: Gumb Postava (Setup)

Prikazuje zaslon Izbornik Postavljanje (Setup menu). Pomoću tog izbornika možete vršiti održavanje pisača i mijenjati postavke pisača.

K: Gumb SKENIRANJE (SCAN)

Prebacuje pisač u način za skeniranje.

L: Gumb KOPIRANJE (COPY)

Prebacuje pisač u način za kopiranje.

M: Gumb FAKSIRANJE (FAX)

Prebacuje pisač u način za faksiranje.

N: Gumb Natrag (Back)

Vraća LCD na prethodni zaslon.
